ОДНОМЕСТНЫЕ ИСТРЕБИТЕЛИ ЗАВОЕВАНИЯ ГОСПОДСТВА В ВОЗДУХЕ С ТРД

АЛЕКСАНДР ЛИППИШ

Выдающийся ученый и необыкновенно талантливый конструктор, Липпиш занимал в своей области подобно братьям Хортенам особое положение: он никогда не имел своего собственного большого авиационного завода, чтобы воплотить в жизнь свои необычные, далеко опередившие время идеи, эскизы и проекты. Наделенный, порой весьма пылкой, гениальностью, он всегда настаивал на совместной работе с крепким авиационным предприятием, что иногда не обходилось без сложностей и разногласий. В конце концов, каждый из этих заводов имел свои собственные разработки, главных конструкторов и замыслы, которые ни в коем случае не должны были идти позади работ Липпиша.

Лишь после переселения в Вену Липпишу был выделен собственный завод со 110 сотрудниками. При этом речь идет о бывшей фабрике по изготовлению нагревателей для ванн, которая до того времени знала о самолетах лишь понаслышке. Переход на строительство деревянных самолетов был особенно тяжелым, поскольку почти все необходимое оборудование для этого отсутствовало. До конца войны удалось построить только наряду с несколькими макетами остов фюзеляжа «Дельты» VI - VI.

После более чем четырехлетней совместной работы с «МессершмиттА.Г.» в Аугсбурге, отмеченной не только успехами, но также завистью и интригами, Липпиш принял руководство научно-исследовательским авиационным институтом (LFA) в Вене, который организационно подчинялся LFA Мюнхена - Оттобрюнна.

Во время работы на заводе Мессершмитта у Липпиша, наряду с Me 163, появилось множество проектов, предназначенных для различных целей. Его эскизы реактивных истребителей того периода, возникшие в первые военные годы, подробно рассмотрены, так как эти очень хорошие первенцы представляли собой первые попытки создания современных реактивных истребителей с одним двигателем. Липпиш при этом предвосхитил многое, что лишь годы спустя стало общим достоянием авиационной техники. Даже на проектные работы Мессершмитта к концу войны он оказывал все возрастающее влияние. В этой связи следует вспомнить о беспилотном летательном аппарате «Энциан», проектах бесхвостых истребителей P1111, P1112 и проектирующемся дальнем бомбардировщике Р1108.

В Вене Липпиш все более концентрировался на новых формах крыльев и новых видах силовых установок. Он продолжал свои начавшиеся еще в 20-е годы работы над треугольным крылом, его исследования в области использования прямоточного воздушно-реактивного двигателя (ПВРД) отличались прежде всего новой камерой сгорания и использованием твердого топлива.

Наряду с этими фундаментальными исследованиями, подкрепленными продувками в аэродинамической трубе и летными испытаниями моделей, появился ряд проектов, готовых к быстрой реализации. Липпиш хотел построить опытные и боевые самолеты в сотрудничестве с авиационным предприятием, таким как, например, «Хен-шель». Среди его машин были Р13а или b с ПВРД и истребитель «Дельта VI» с двумя реактивными двигателями, превосходивший по характеристикам Me 262 и в отличие от последнего изготовленный из стальных труб и фанеры.

Дополнительные замечания к обозначениям, используемым Липпишем: у Мессершмитта он начал с проекта (Р)01 и закончил Р20. Эту нумерацию он частично перенял в LFA Вены, но также «крестил» проекты и по-другому; иногда он неоднократно изменял первоначальный проект и постановку задачи. Таким образом, он записал в Аугсбурге конкурирующий проект для Do-335 как Р13, позднее он разработал в Вене под этим номером уже упомянутый истребитель с ПВРД. Работы над скоростным бомбардировщиком Tl P11 были начаты также у Мессершмитта. LFA Вены продолжил их вначале в качестве проекта скоростного бомбардировщика, заложив им основы для истребителя, который обратным приемом на ранней стадии работ был обозначен как «Дельта VI». По сравнению с исходным проектом речь идете совершенно другом самолете. Все это уже приводит к некоторой путанице.

В январе 1939 г. Александр Липпиш вместе со своими сотрудниками был переведен из немецкого исследовательского института планеризма (DFS) в Дармштадте на завод «Мессершмитт А.Г.» в Аугсбурге. Он должен был там реализовать при поддержке крупного промышленного предприятия заказанный RLM проект бесхвостого экспериментального самолета с ракетным двигателем. Из соображений маскировки футуристический самолет получил номер RLM 8-163, уже предоставлявшийся конкурирующей с самолетом модели Мессершмитта Физелер Fi-156 «Шторх». После начала войны министерство, естественно, лишило «Проект X» поддержки.

Липпиш, предчувствовавший такое развитие событий, занялся поэтому соответствующим времени военным использованием своего проекта.

Таким образом, с апреля 1939 г. стали появляться проекты перехватчиков, которые после успешных полетов экспериментального самолета DFS 194 и значительно более современного Me 163A вновь получили широкую поддержку со стороны RLM. Окончательно эти работы завершились созданием знаменитого боевого самолета Me 163B.

Однако в 1939 г. Липпиш не доверял, вероятно, по праву, все еще не изжившему всех своих недостатков ракетному двигателю. Поэтому в схеме своего боевого самолета он держал открытым прежде всего вопрос о выборе силовой установки, чтобы замысел не прервался по причине возможного прекращения работ над ЖРД. Таким образом, кроме предложений Р01 с ракетным двигателем, появились еще и проекты с турбореактивными двигателями (ТРД), существовавшие варианты которых, правда, также еще не были пригодны к использованию. Работы отличались прежде всего комбинацией новой силовой установки с такой же новой аэродинамикой. Оба эти новшества должны были обеспечить самолету превосходные качества. Хотя эти качества остались не подтвержденными из-за отсутствия сведений о летных характеристиках.

В представленных проектах речь идет о первом бесхвостом самолете с реактивным двигателем. Основу проектов составило стреловидное крыло, все эффекты которого к тому времени были исследованы в аэродинамической трубе аэродинамического опытного института (AVA) в Геттингене.

Р01 разрабатывался прежде всего как военный вариант опытного самолета Me 163, под номером RLM 8-263. В 1941 г. всплыло обозначение Me 327. Когда опытный самолет получил наименование Me 163A, а на базе его построенный боевой самолет получил обозначение Me 163B, номер RLM 263 был отдан для модификации Me 163B. Проект Me 327 был прекращен осенью 1941 г. в пользу Me 163B.

Происхождение экспериментального самолета Me 163A, впервые летавшего в безмоторном варианте 13 февраля 1941 г., вело к DFS 39. Конструкция Me 163A была разработана Липпи-шем и его сотрудниками весной - летом 1939 г.

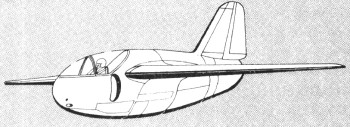

Когда Липпиш получил первую, еще неопределенную информацию о турбореактивном двигателе, в апреле 1939 г. возник эскиз маленького опытного самолета с носовым воздухозаборником небольшого удлинения, который напоминает об истребителе F-104 «Старфайтер».

На основании этого опыта осенью того же года появился первый проект истребителя, оснащенного реактивным двигателем.

В состоявшемся в июле 1965 г. разговоре Липпиш объяснил, что речь в этом проекте идет о вооруженном варианте Me 163A. В качестве двигателя был обозначен ранний реактивный двигатель фирмы «Юнкере» концепции Макса Адольфа Мюллера. Несущие плоскости к этому времени уже продемонстрировали в отделе «L» обычную стреловидность, хотя по сравнению с Me 163 крыло имело меньшее относительное удлинение.

Проект Липпиша Р01-112 чертёж

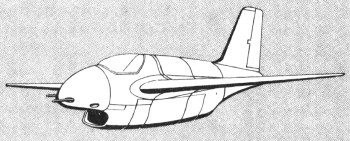

Под этим чертежным номером в январе 1940 г. в качестве невооруженного опытного самолета появился увеличенный, прежде всего по отношению к фюзеляжу, Me 163A, на котором должна была исследоваться новая техника управления пограничным слоем. При помощи обдува сжатым воздухом верхней поверхности консолей крыла в районе элеронов инженеры надеялись повысить максимальную подъемную силу и увеличить безопасность полета на малых скоростях (уменьшив скорость сваливания). Одновременно должна была сохраняться эффективность элеронов на всех режимах полета. Требующийся для обдувки воздух отбирался из двух боковых воздухозаборников двигателя.

Разработанный на основе этого решения в феврале 1940 г. истребитель получил в качестве вооружения четыре пулемета. Оба реактивных двигателя BMW P3304 были расположены в фюзеляже друг возле друга таким образом, что позднее этому компоновочному решению часто подражали. Здесь также были использованы Липпишем ставшие уже почти традиционными лыжа с убирающимся хвостовым костылем; дополнительно он предусмотрел и убирающееся вспомогательное шасси, требующее более тесного размещения агрегатов в конструкции. Вплоть до установки взлетно-посадочных устройств общая концепция истребителя кажется весьма современной.

Хотя летных характеристик не имеется, на основании схемы и мощности двигателя можно ожидать, что максимальная скорость самолета должна была составлять около 1000 км/час.

Подобно Мессершмитту и Липпиш пытался достигнуть максимальных летных данных с предусмотренным двигателем на самолете по возможности меньших размеров.

В июле 1940 г. появились предложения истребителей, которые Александр Липпиш после войны обозначил как работы, согласно «подлинной» концепции Р01. Крыло имело улучшенный, подобный ламинарному, скоростной профиль, а контур его изменился все еще незначительно по отношению к крылу Me 163A.

В этом случае отдел «L» впервые исследовал проект перехватчика с комбинированной силовой установкой для быстрого набора высоты. Такая концепция силовой установки достигла своей высшей и, одновременно, заключительной стадии в 1957 г. на английском самолете Сондерс Рой SR 53.

Высокорасположенное стреловидное крыло моноплана имело специальные широкие посадочные закрылки Флетнера с компенсацией моментов.

Проект Липпиша Р01-116 от 12.6.1941 чертёж

После годичного перерыва, обусловленного работами над DFS 194 и Me 163A, Липпиш продолжил разработку Р01.

К этому времени уже имелись точные сведения о будущем турбореактивном двигателе. Результаты деятельности аэродинамического исследовательского института становились доступными промышленности во все возрастающем объеме. Проект Р01-116 уже имел сходство с очертаниями Me 163B; переход от верхнеплана к среднеплану был следствием последних продувок в аэродинамической трубе.

В сохранившемся эскизе не обнаружено ни лыжи, ни шасси.

По сравнению с перехватчиком Р01-113 здесь реактивный и ракетный двигатель поменялись местами. Таким образом, получилась отнюдь не необычная и после войны часто встречающаяся форма воздухозаборника (например, у самолетов N.A.F-107A, Авро 707В, S,E. «Grognard»). Крыло, уже использованное Л иппишем в предыдущем проекте, казалось, обрело окончательные очертания.

В явно не полностью проработанном чертеже речь идет о последнем эскизе в рамках проекта Р01, в котором Липпиш планировал использование ТРД. После прекращения работ над проектом отдел «L» продолжил разработку самолета исключительно с ЖРД.

Когда осенью того же года начались конструкторские работы над Me 163B, Липпиш смог использовать свои обширные предварительные проработки.

В 1943 г. он предпринял с Р20 попытку еще раз оснастить Me 163 турбореактивным двигателем.

6 августа 1941 г. специальный двигатель Юнкере Т1 достиг на стендовых испытаниях тяги 765 кг. Таким образом, требуемая расчетная тяга 600 кг была превышена без особых усилий. 25 октября 1941 г. Амсельм Франц на заводе Юн-керса «Отто-Мадер» (OMW) завершил первый длительный период испытаний двигателя с весьма удовлетворительными результатами. Но при этом было ясно, что потенциальные возможности этого двигателя еще долгое время будут недоступными.

В то время как Мессершмитт работал над Me 262 с проблематичными, в некоторой степени, двигателями BMW (в непосредственном контакте с отделом «L»), Липпиш представил проект истребителя, который с самого начала предусматривался под многообещающие двигатели из Дессау.

При разработке проекта сотрудник Липпиша Рентель использовал опыт, накопленный при проектировании самолетов Р01 и Me 163.

Насколько известно, в проекте РОЭ впервые речь идет о предложении установить двигатели в корневой части плоскостей. Мессершмитт в будущем аналогичное размещение двигателей использовал многократно в своих конструкциях скоростных самолетов с ТРД.

Для Р09 были характерны относительно короткое время на опытно-конструкторские работы, малый риск разработки, простота в изготовлении и малая удельная нагрузка на крыло. Другой стороной медали, само собой разумеется, была слабая заинтересованность RLM в поддержке разработки, параллельной далеко вперед ушедшим замыслам Me 262 и Не 280.

Теперь уже Липпиш, наряду с работами над Me 163B, усиленное внимание уделял скоростному бомбардировщику. С мая 1942 г. существует изображение этого бомбардировщика с еще раз использованным проектным номером 09. Но этот проект едва ли имеет отношение к представленному самолету.

Уже в 1942 г. первая информация о новом реактивном двигателе с тягой порядка 3000 кг достигла Аугсбурга. Завод «BMW» планировал создать подобный двигатель на базе разрабатывающегося в то время ТВД BMW 028.

Отдел «L» отреагировал быстро. На чертежной доске возник эскиз, в котором пятиметровый двигатель был скомбинирован с соответствующим образом увеличенным и переделанным планером Me 163B.

Инженеры-проектировщики исследовали установку ТРД для вариантов одноместного истребителя и скоростного бомбардировщика. Интерес представляет фонарь кабины самолета, предоставлявший пилоту отличный круговой обзор.

Слабым местом конструкции со всей очевидностью является центральная, неподвижно установленная лыжа. В Вене Липпиш предоставил проектный номер 12 маленькому опытному самолету с треугольным крылом, который был оснащен ПВРД.

Липпиш Р20 увеличено чертёж

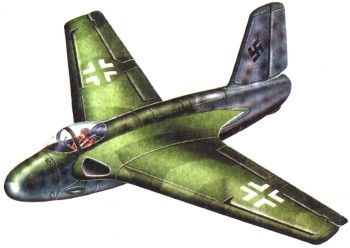

Продолжающиеся проблемы с ракетным двигателем побудили Л иппиша в перерыве вновь исследовать альтернативный вариантсиловой установки для аэродинамически удачного Me 163B с его замечательным планером. Известны Me 334, оснащенный DB 605, и основательно переделанный истребитель Р20 сТРД. За последний был ответственным рекордсмен мира того времени, шеф-пилот фирмы, инженер Герман Вюрстер. Этот проект истребителя представлял собой последнюю работу под руководством Липпиша под крылом у Мессершмитта. 28 апреля 1943 г. отдел «L» был расформирован. Липпиш с большей частью своих сотрудников переселился в Вену. При настойчивом стремлении вперед и при значительной помощи со стороны RLM P20 - крайне необходимый люфтваффе превосходный истребитель простой конструкции - был бы создан в кратчайшие сроки. К тому же в начале 1943 г. началось серийное производство Me 163B, от которого можно было позаимствовать много агрегатов и деталей. И риск опытно-конструкторских работ казался относительно низким из-за проверенной аэродинамической схемы.

Был, казался... Вместо этого в конце 1944 г. попытались бесполезной «силовой акцией» наверстать упущенное с помощью Хейнкеля Не 162. И хотя уже летом 1942 г. в Германии осознавали угрозу со стороны тяжелых бомбардировщиков союзников, в 1943 г. все-таки сделали ставку на переоборудованные поршневые истребители и, не без колебаний, на дорогостоящие Me 262 с двумя турбореактивными двигателями.

Высокий, аэродинамически невыгодный фюзеляж представлял определенную свободу в выборе двигателя. Для применения самолета в качестве чистого перехватчика Вюрстер в мае 1943 г. исследовал на нем установку ракетного двигателя Вальтера.

В июле 1943 г. Мессершмитт использовал Р20 вместе с предложением Р1092 в виде сравнительных эскизов к Me 262. Хотя эксперт, инженер Хор-нунг, признал преимущество однодвигательного истребителя в отношении материальных и рабочих затрат, тем не менее доминирующее положение он сохранил за Me 262, прежде всего из-за его грузоподъемности и дальности. Однако условия постоянно менялись, и мнение изменилось.

Что концепция Р20 была пригодной, доказали после войны нетолько англичане, экперимен-тальные самолеты которых Болтон Пол Р111 и Фэйри «Дельта» FD1 в значительной мере соответствовали самолетуЛиппиша. Закономерность ее происхождения подтверждает множество построенных к настоящему времени бесхвостых од-нодвигательных перехватчиков.

Одноместный истребитель Липпиш «Дельта VI» с двумя ТРД увеличено чертёж

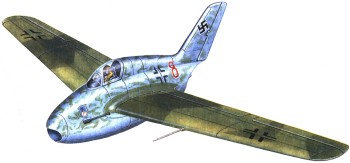

На исходе лета 1942 г. Александр Липпиш занялся в Аугсбурге скоростным бомбардировщиком Р11 с двумя ТРД, который должен был нести 1000 кг бомбовой нагрузки. Таким образом, до мая 1943 г., когда «турбошнелльбомбер» приобрел свои окончательные очертания, появились многие разновидности самолета с горизонтальным хвостовым оперением и без него. Когда технический департамент в Берлине решился на предложение IX братьев Хортенов, Липпиш прекратил свои работы над Р11.

В августе 1943 г. он получил от RLM официальный заказ разработать на базе этой машины «скоростной фронтовой самолет». Липпиш спроектировал летающий треугольник с прямой задней кромкой, и это предложение разрабатывалось дальше вновь под обозначением Р11. В качестве силовой установки предусматривались, как и прежде, два двигателя Юнкере Jumo 004.

К завершению проектных работ над безмоторным планером, который представлял собой первый опытный образец (VI) на пути к боевому самолету, проект получил наименование «Дельта VI». Одновременно RLM форсировало замысел тем, что присвоило летающему треугольнику, необходимому, между тем, и в качестве «истребителя», более высокую степень приоритетности «DE». Авиационный исследовательский институт построил модели и макеты, продул их в аэродинамической трубе, постепенно подготавливая производство.

Почти полностью переработанный до февраля 1944 г., проект «Дельта VI - V2» стал настоящим прототипом самолета для выполнения боевых задач в качестве истребителя, истребителя-бомбардировщика и тяжелого истребителя.

Строительство четырех оговоренных в заказе экземпляров должно было проходить на заводе фирмы «Хеншель» в Берлине. Но это намерение так и осталось неосуществленным. Последолгих проволочек Липпиш взял на себя инициативу и еще в начале 1945 г. начал изготовление планера в Вене. Изготовленный до капитуляции остов фюзеляжа попал в руки американцев. Интересна конструкция самолета: в отличие от планера «Дельта VI - VI», который полностью состоял из высококачественной фанеры, три оставшихся экземпляра имели конструкцию в виде жесткого монокока, в серии изготавливавшуюся целиком. В обоих вариантах не было предусмотрено использование несущего каркаса. Прочная несущая оболочка, сформованная простым способом вокруг матрицы, состояла из двух воспринимающих нагрузку слоев и поверхностного слоя. В состав слоев входили пластмассы Диналь и Трональ, разработанные Динамитом Нобелем из Тройсдорфа. Доля пластмасс в конструкции планера самолета составляла от 50 до 60%.

Аэродинамическая форма, конструкция и использованный материал давали самолету хорошие характеристики радиолокационной малозаметности (технология «Стеллc»).

Низкая удельная нагрузка на крыло обещала самолету не только хорошую скороподъемность, но также и замечательную маневренность. Опираясь на свой прошлый опыт разработки самолетов с треугольным крылом, Липпиш исключал склонность машины к штопору.

31 января 1944 г. Липпиш выразил надежду, что он сможет начать летные испытания безмоторного планера в апреле - мае, а уже в июле 1944 г. должен был летать «Дельта VI - V2» с двумя Jumo 004B.

Однако в конце 1944 г. строительство прототипов еще не было начато, а между берлинской фирмой «Хеншель» и Веной появились все возрастающие разногласия. Основания для этой задержки остались неизвестными.

Р15 «Диана» - реконструкция и проекции согласно имеющимся документам увеличено чертёж

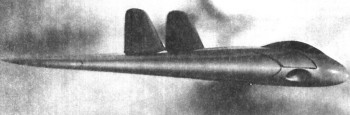

Шеф авиационно-конструкторских работ при отделе технического авиационного вооружения подполковник Зигфрид Кнемейер в начале марта 1945 г. посетил Вену. Прибыв туда отХейнке-ля, он объяснил Липпишу проблемы Не 162. Тот взялся за чертежный карандаш и счетную линейку и разработал собственную концепцию самолета такого типа, который должен был иметь более высокие летные качества и, кроме того, меньший вес.

Кнемейер знал, чего хочет. Ситуация требовала истребитель, который, по возможности, можно было собрать из имеющихся в наличии деталей. О дорогостоящей конструкции не могло быть и речи. Из агрегатов машин Me 163B или С, Не 162 и Ju 248 Липпиш скомпоновал самолет, который с двигателем HeS 011 должен был достигнуть скорости 1000 км/час. Истребитель, модель которого в масштабе 1:25 была изготовлена в LFA Вены, должен был срочно запускаться в серию на новом авиационном заводе в Вене (WNF). Естественно, что конец войны оставил этот вопрос открытым.

Не полностью проработанный проект был передан американцам.
