ИСТРЕБИТЕЛЬ «С ВЫСОКИМИ ЛЕТНЫМИ ХАРАКТЕРИСТИКАМИ» С ОДНИМ ТРД HES 011
В КАЧЕСТВЕ СТАНДАРТНОГО САМОЛЕТА ЛЮФТВАФФЕ 1946/47 ГОДОВ

ХЕНШЕЛЬ

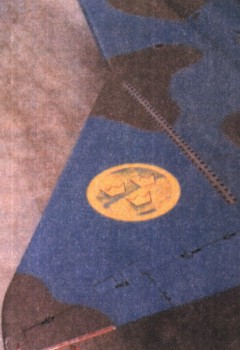

Шведский SAABJ-35 «Дракен» с характерным изломом треугольного крыла

Осенью 1944 года фирма «Хеншель» связалась с «Арадо» и познакомилась с преимуществами стреловидного крыла с уменьшающимся к за- концовкам углом стреловидности. Уже были известны в Берлине-Шонефельде и разработки Липпиша, поскольку, в конце концов, фирма «Хеншель» должна была взять на себя изготовление опытного самолета «Дельта VI». Обладая вышеописанным опытом, конструкторское бюро под руководством инженера Фридриха Николауса приступило в начале 1945 года по собственной инициативе к работе над проектом одноместного боевого истребителя с одним ТРД, согласно требованиям люфтваффе, который затем, в феврале 1945 года, был представлен официальным службам.

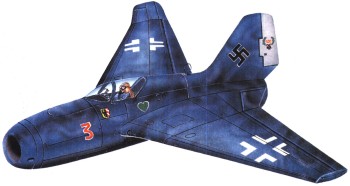

Хеншель Hs P135 увеличено чертёж

Концепция самолета заслуживает более тщательного внимания: Николаус избрал, несмотря на определенный риск, схему без горизонтального оперения. Проблема такой бесхвостой конструкции по сравнению с обычным самолетом была в ограниченно возможном смещении центра тяжести, появляющимся из-за переменной нагрузку: (боеприпасы, топливо и др.) и убирающегося шасси. Это обстоятельство осложняло также возможное в будущем совершенствование самолета.

Крыло из пяти частей, изготовленное из дерева, имело двойной излом по передней кромке, который спустя годы вновь появился на крыле шведского самолета SAAB J-35 «Дракен».

Внутренняя часть крыла демонстрировала стреловидность 42°, которая была снижена у средней части до 38°. Внешние плоскости для улучшения характеристик на малой скорости были с еще меньшей, приблизительно на 15°, стреловидностью. Крыло было оборудовано на нижней стороне, перед рулями, щелевыми посадочными щитками. Для последующего улучшения летных качеств самолета на малых скоростях полета были предусмотрены, в виде опыта, предложенные Людвигом Бельковым предкрылки, которые после войны стали стандартными на современных высокоскоростных самолетах. Внешние рули действовали как элероны и во время посадки отклонялись вверх.

Толщина профиля крыла уменьшалась с 12 % в корневой части до 10 % на внешних плоскостях.

V-образная установка внешних плоскостей предполагалась на первых образцах самолета, предусмотренных под двигатель BMW 003, и в полете менялась для того, чтобы подыскать благоприятное ее расположение относительно важного для воздушного боя поперечного момента рыскания.

Аэродинамически чистый фюзеляж и большое центральное вертикальное оперение были полностью выполнены из металла. Размещенный на катапультируемом кресле пилот принимал для воздушного боя положение почти лежа со слегка наклоненной головой. В крейсерском полете он сидел по сравнению с этим наполовину выпрямившись.

Фирма «Хеншель» после тщательного исследования макета считала такое положение летчика, которое сегодня в подобном виде можно увидеть на истребителе F-16, в качестве лучшего решения.

Эксперты критиковали слишком высокий фонарь кабины, который при больших скоростях вызывал скачок уплотнения, и длинный воздухозаборник турбореактивного двигателя; в дальнейшем они рекомендовали использовать стреловидное вертикальное оперение.

а заседании 27 и 28 февраля проект фирмы «Хеншель», очевидно, нашел одобрение у главной комиссии опытно-конструкторских работ. Она выдвинула его в начале марта как «второе решение» «оптимального решения», которое должен был внести Мессершмитт, и лишь незадолго до краха нацистской Германии отказалась от этой затратной запутанной игры.

По словам Николауса, фирма «Хеншель» закончила исследования Hs 135 в аэродинамической трубе с очень благоприятными результатами. Для истребителя казался теперь доступным по меньшей мере заказ на строительство прототипа. Конструкция этого, без сомнения, очень прогрессивного самолета должна была быть к тому времени детально проработана.
